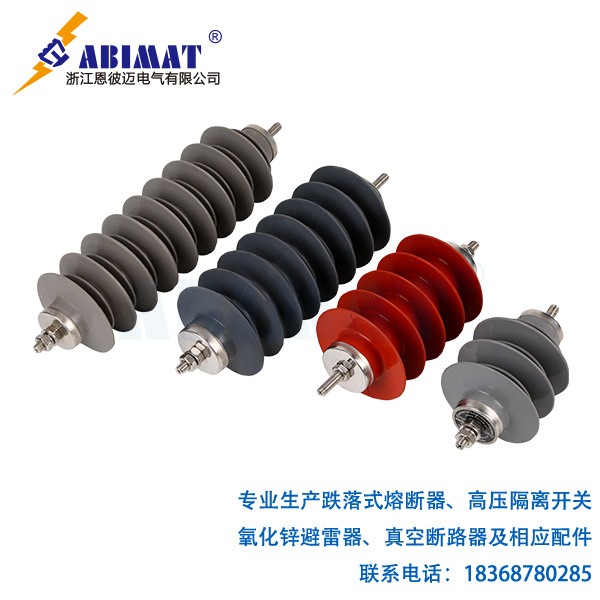

恩彼邁氧化鋅避雷器（MOA）的核心性能由其非線性伏安特性曲線決定，該曲線直接反映閥片的過電壓保護能力與運行穩定性。本文從工程應用角度解析其關鍵技術特征。
一、伏安特性曲線的物理本質
MOA的伏安特性是ZnO閥片微觀結構的宏觀表現：
低電場區（<1kV/cm）：
晶界勢壘阻擋載流子，呈現高電阻狀態（泄漏電流μA級）
轉折區（臨界電場）：
勢壘隧道效應主導，電阻驟降3~4個數量級
高電場區（>3kV/cm）：
呈現穩壓特性（電流劇增時電壓波動<±5%）
?
>關鍵參數：
>轉折電壓（U1mA）：1mA直流電流對應的電壓值（核心參考點）
>非線性系數α：表征陡度，α=1/log(U10kA/U1mA)（理想值≥50）
二、典型曲線形態與參數
| 區域 | 電壓范圍 | 電流范圍 | 斜率特征 | 工程意義 |
|---|---|---|---|---|
| 小電流區 | <0.75U1mA | ≤500μA | 近乎垂直 | 決定運行功耗 |
| 轉折區 | 0.8~1.2U1mA | 0.1mA~10mA | 陡降（α≥50） | 保護動作靈敏性 |
| 殘壓區 | >1.2U1mA | 1kA~100kA | 近乎水平 | 限制過電壓能力 |
三、關鍵性能參數解析
1.參考電壓（U1mA）
測試標準：施加直流電壓使電流達1mA時的電壓值
允許偏差：新品不超過±5%，運行中變化>±5%需更換
溫度系數：-0.05%~-0.1%/℃（需溫度校正）
?
2.殘壓比（K=Ures/Un）
10kA沖擊電流下的殘壓Ures與額定電壓Un比值
110kVMOA要求K≤3.2（IEC60099-4）
?
3.泄漏電流（0.75U1mA下）
直流測試要求≤50μA
增大至100μA提示嚴重劣化
四、老化對曲線的影響
| 老化類型 | 曲線變化特征 | 參數劣化表現 |
|---|---|---|
| 均勻老化 | 整體右移 | U1mA↓，0.75U1mA泄漏電流↑ |
| 受潮 | 小電流區斜率大幅降低 | 轉折區α值下降≥30% |
| 局部缺陷 | 曲線出現“臺階”畸變 | 特定電流點電壓波動>10% |
五、試驗方法（GB11032-2020）
1.直流參數測試
測量U1mA及0.75U1mA下的泄漏電流
升壓速率：3~5kV/s
2.沖擊殘壓試驗
施加8/20μs標準沖擊波
記錄10kA/20kA電流下的殘壓值
3.工頻耐受試驗
施加2倍Un持續10s
要求無閃絡、無熱崩潰
六、工程應用要點
1.選型匹配
U1mA≥系統最大相電壓峰值×1.4（中性點接地系統）
2.狀態評估
運行中U1mA變化>±5%或泄漏電流>100μA需停電檢查
三相U1mA差異>5%提示設備異常
3.失效預警
伏安曲線轉折區斜率下降20%時，預期壽命縮短50%
結語
恩彼邁氧化鋅避雷器伏安特性曲線是設備選型、狀態評估及故障診斷的核心依據。運維中需重點關注U1mA穩定性、0.75U1mA泄漏電流及殘壓比三項參數，結合帶電測試數據實現精準狀態檢修。
